測控鏈路一體化飛控系統

Full Link Autopilot System
測控鏈路一體化飛行控制系統
Hawk111S飛控系統
主要特性：

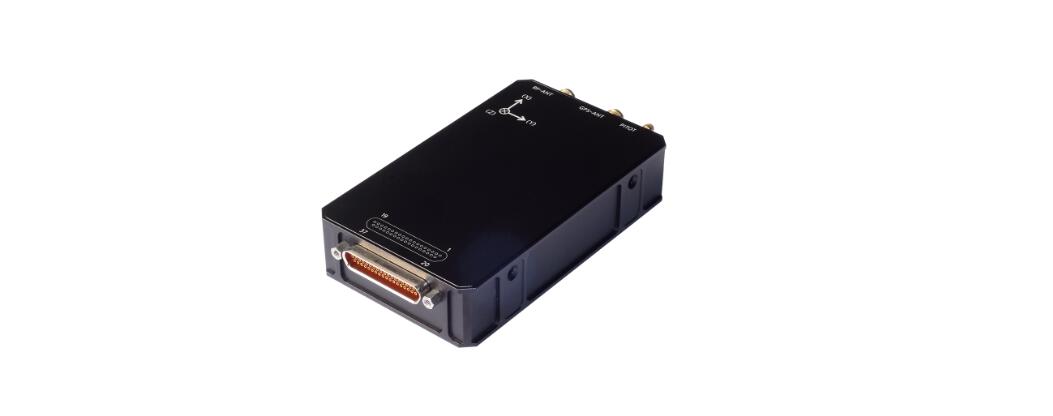

飛控端硬件：Hawk101A
◆ 在單片飛控主板上集成了，雙向遠距離測控鏈路、3軸 MEMS 加速度計、3軸速率陀螺、3軸磁場傳感器、高精度GPS、高精度氣壓傳感器、高精度空速傳感器和大氣溫度傳感器、2 路UART接口、1 路CAN接口、1 路模擬量采集接口、3 路 I/O 接口和1路6通道接收機插口。
◆ 飛控重量約95g(單板重量25g)、外盒尺寸 90mmX54mmX20mm(單板為80mmX50mmX8mm)，機殼在考慮系統電磁兼容性的基礎上,采用高精度CNC加工工藝制造，具有集成度高和極好的電磁兼容性的特點，非常適合于小型和微型無人機的應用場合。
◆ 其它功能(可選)：直接支持RTK功能及應用。。
飛控端軟件：
◆ 采用多路卡爾曼濾波和獨特的數據處理算法，保證了高過載情況下姿態測量數據的精度和穩定性、采用獨特的總能量和神經元混合控制算法，可適用于不同的固定翼機型，即裝即飛。
◆ 支持航測用戶需求的完備控制功能和安全保護策略，可安全應用于各種類型的固定翼無人機系統。
◆ 支持24個安裝方向及安裝角度預設功能，方便適應各種機型的安裝環境。
◆ 10個可獨立配置和定義的舵機及任務輸出控制接口，如：舵機、油門和云臺控制通道等。
地面終端硬件：Hawk101G
◆ 在單一PCB主板上集成了，雙向遠距離測控鏈路，2 路6通道輸入接口，可用于無人機及光電吊艙遠程控制。此外，還預留了6路可用于搖桿功能擴展的模擬量采集口、8路可用于設備和任務控制的開關量采集口、2 路UART接口和1路CAN接口, 可用于客戶定制功能擴展。
◆ 內置配套的無線模塊，可以將無人機及機載設備的控制操作，擴展到智能手機端、平板電腦端甚至是網絡遠端。
◆ 內置鋰電池，滿電可在戶外持續工作6-8小時。
◆ 支持50km及以上測控和操作半徑，雙機中繼情況下，測控及操作半徑可達100km及以上。
地面終端軟件：
◆ 地面站應用軟件，具有適合航測客戶需求的完備功能，安全保護策略及易用性。
◆ 支持1024個航點及任務屬性定義，每個航點可定義多達256個任務及屬性。
◆ 支持定時、定點、定距和地面隨機控制的航拍功能。
◆ 支持拍照POS數據的存儲和導出(最大支持18000個照片POS數據及相關信息的存儲和，存儲的數據包括：自動導航彈射或手拋起飛、自動定點傘降、指點飛行功能、一鍵返航功能。
◆ 支持空中實時修改航點和航線。
◆ 支持多種客戶可定義參數的飛行保護策略。
◆ 獨特的電子圍欄功能，保障飛行安全;可由客戶定義中心點坐標和半徑。
◆ 丟星盲盤保護。
